Co přesně je 2,5GBase-T Lan Transformer a proč jej potřebujete?

V rychle se vyvíjejícím světě sítí je rychlost králem. Jak se posouváme za standardní 1 Gigabit za sekundu (Gbps) směrem k multigigabitovým rychlostem, základní komponenty, které to všechno umožňují, se stávají kriticky důležitými. Jedním takovým neopěvovaným hrdinou jeTransformátor LAN 2,5 GBase-T. Možná to nevidíte, ale neúnavně pracuje v zákulisí vašeho síťového zařízení, aby zajistilo stabilní, vysokorychlostní připojení. Ve společnosti Jansum Electronics Dongguan Co., Ltd. s více než dvěma desetiletími technické dokonalosti se specializujeme na výrobu těchto životně důležitých součástí podle nejvyšších standardů. Tento článek se ponoří hluboko do toho, co je to 2,5GBase-T Lan Transformer, jeho klíčové parametry a proč je výběr toho správného prvořadý pro vaše síťové aplikace nové generace.

Pochopení základní funkce

Transformátor 2,5 GBase-T Lan, často nazývaný síťový transformátor nebo magnetický modul, je klíčovou součástí zabudovanou do ethernetového portu jakéhokoli zařízení podporujícího 2,5 gigabitový Ethernet (2,5 GBE). Jeho primární role jsou:

• Izolace signálu:Elektricky izoluje citlivý čip PHY (Physical Layer) od ethernetového kabelu a chrání váš drahý hardware před napěťovými rázy, statickým výbojem a potenciálními zemními smyčkami.

• Impedanční přizpůsobení:Zajišťuje zachování integrity signálu přizpůsobením impedance mezi čipem a kroucenou dvojlinkou, čímž se minimalizují odrazy signálu a datové chyby.

• Odmítnutí šumu v běžném režimu:Filtruje elektromagnetické rušení (EMI) a zajišťuje čistý a spolehlivý datový signál, který je zásadní pro dosažení vysokých rychlostí přes měděné kabely.

Bez vysoce kvalitního transformátoru by vaše připojení 2,5 GBE bylo náchylné k výpadkům, chybám a poškození hardwaru.

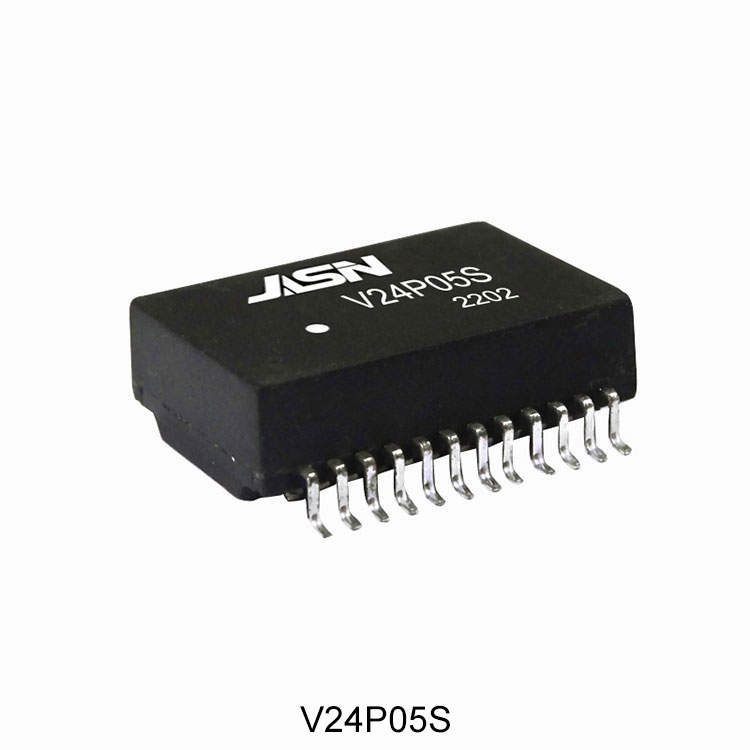

Klíčové parametry produktu našeho 2,5GBase-T Lan transformátoru

Ve společnosti Jansum Electronics konstruujeme naše transformátory s přesností, aby splňovaly přísné požadavky moderních sítí. Zde jsou podrobné specifikace, které odlišují naše produkty.

Podrobný seznam parametrů:

• Standardní soulad:Plně kompatibilní s IEEE 802.3bz pro provoz 2,5GBASE-T.

• Rychlost přenosu dat:Podporuje automatické vyjednávání rychlostí 10/100/1000/2500 Mbps.

• Konfigurace okruhu:CT (Center Tap) s poměrem otáček 1:1.

• Izolační napětí:Odolává minimálně 1500 Vrms pro vynikající bezpečnost.

• Rozsah provozních teplot:-40°C až +85°C, zajišťující spolehlivost v drsném prostředí.

• Společná tlumivka:Integrovaný pro vynikající potlačení EMI.

• Indukčnost:Splňuje nebo překračuje standardní požadavky na minimální vložný útlum.

• Balík:Kompaktní design pro povrchovou montáž (SMT) pro automatizovanou montáž PCB.

• Počet pinů:K dispozici jsou standardní 16pinové nebo 24pinové konfigurace.

• Konstrukce:Stíněné kovové pouzdro pro zvýšenou odolnost proti hluku.

Pro rychlý přehled je zde souhrnná tabulka hlavních elektrických charakteristik našeho produktu:

Tato kombinace funkcí zajišťuje, že naše transformátory poskytují bezkonkurenční výkon a spolehlivost, díky čemuž jsou ideální volbou pro výrobce přepínačů, směrovačů, síťových karet a dalších zařízení 2,5G.

Proč si vybrat 2,5GBase-T Lan Transformer od Jansum Electronics?

Na trhu zaplaveném alternativami naše produkty vynikají díky našemu neochvějnému závazku ke kvalitě a výkonu. Neprodáváme pouze komponenty; nabízíme síťová řešení.

• Osvědčená spolehlivost:Naše transformátory jsou podrobeny 100% automatizovanému závěrečnému testu a procesům zapálení, což zaručuje, že budou fungovat bezchybně od prvního dne a po mnoho let.

• Vynikající integrita signálu:Díky pečlivému designu a vysoce kvalitním materiálům jádra zajišťujeme minimální vložné ztráty a vynikající návratové ztráty, což se přímo promítá do stabilnějšího a rychlejšího síťového připojení pro koncového uživatele.

• Robustní ochrana proti přepětí:Náš design upřednostňuje bezpečnost zařízení a nabízí vynikající izolaci, která chrání vaše základní obvody před skutečnými elektrickými riziky.

• Globální soulad:Naše komponenty jsou navrženy tak, aby splňovaly mezinárodní normy EMC a bezpečnostní normy, což zjednodušuje proces certifikace vašeho produktu pro trhy v Severní Americe, Evropě a Asii.

• Odborná podpora:Když se stanete partnerem společnosti Jansum Electronics Dongguan Co., Ltd., získáte přístup k našemu týmu zkušených inženýrů, kteří mohou poskytnout technickou podporu a možnosti přizpůsobení tak, aby dokonale vyhovovaly vašim požadavkům na design.

2,5GBase-T Lan Transformer – časté dotazy

1. Lze 2,5GBase-T Lan Transformer použít ve standardní 1GBase-T aplikaci?

Ano, naprosto. 2,5GBase-T Lan Transformer je navržen tak, aby byl zpětně kompatibilní. Bude perfektně fungovat v 10Mbps, 100Mbps a 1000Mbps (1Gbps) ethernetových aplikacích. Elektrické charakteristiky transformátoru, jako je jeho indukčnost a zpětný útlum, jsou navrženy tak, aby pokryly širší frekvenční spektrum požadované pro 2,5 Gb/s, což plně pokrývá potřeby nízkorychlostních standardů. Díky tomu je všestranným a perspektivním komponentem pro vaše návrhy.

2. Jaký je význam jmenovitého izolačního napětí (např. 1500 Vrms)?

Jmenovité izolační napětí je kritickým bezpečnostním parametrem. Označuje schopnost transformátoru odolat vysokému napěťovému potenciálu mezi jeho primárním vinutím (na straně čipu) a sekundárním vinutím (na straně kabelu) bez poškození. Hodnocení 1500 Vrms znamená, že transformátor může chránit vaši citlivou elektroniku před vysokonapěťovými přechodovými jevy, které mohou být způsobeny přepětím způsobeným bleskem, statickým výbojem nebo poruchami v elektrickém vedení. Tato ochrana je nezbytná pro zajištění bezpečnosti koncového uživatele a dlouhodobé spolehlivosti síťového zařízení.

3. Jak zlepšuje výkon tlumivky se souosým režimem v modulu transformátoru?

Integrovaná tlumivka v běžném režimu (CM) je zásadní pro elektromagnetickou kompatibilitu (EMC). Funguje jako filtr, který potlačuje šum v běžném režimu – nežádoucí elektrické rušení, které se objevuje identicky na obou signálových vedeních páru. Tento hluk může být generován interně zařízením nebo zachycen z vnějšího prostředí. Efektivním tlumením tohoto šumu tlumivka CM zabraňuje jeho vyzařování z kabelu (čímž splňuje předpisy EMI) a rušení jemného diferenciálního datového signálu, což má za následek čistší signál, méně chyb paketů a stabilnější datové spojení při vysokých rychlostech.

Napájejte svou síť s jistotou

Přechod na multigigabitové sítě již není otázkou „jestli“, ale „kdy“. Klíčem k úspěchu je zajistit, aby byl váš hardware sestaven z robustních, spolehlivých a vysoce výkonných komponent. 2,5GBase-T Lan Transformer je malá součástka s obrovskou odpovědností. Nedovolte, aby se podřadná součást stala nejslabším článkem v řetězci vaší vysokorychlostní sítě.

NaSpolečnostSpolečnost Jansum Electronics Dongguan Co., Ltd., investovali jsme roky výzkumu a přesného inženýrství do vývoje naší řady síťových transformátorů. Jsme odhodláni poskytovat našim klientům komponenty, které nejen splňují specifikace, ale překračují očekávání ohledně odolnosti a výkonu.

KontaktJansum Electronics dnespožádat o vzorky, prodiskutovat své specifické požadavky nebo získat podrobnou cenovou nabídku. Pomůžeme vám vybudovat rychlejší a spolehlivější budoucnost.
