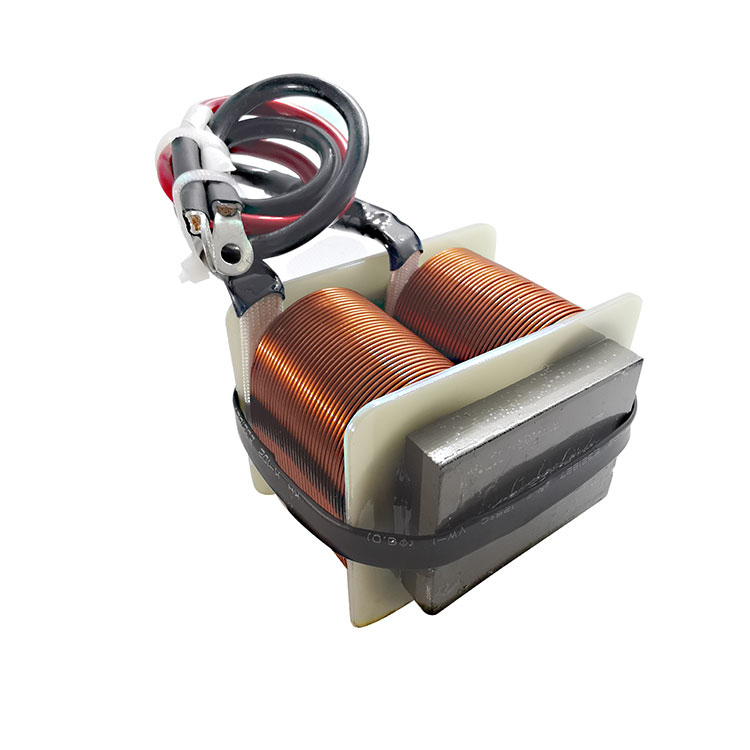

Jak induktor solárního invertoru zlepšuje účinnost, stabilitu a životnost v moderních fotovoltaických systémech

A solar invertorová tlumivkaje jednou z nejdůležitějších magnetických součástí uvnitř fotovoltaických (PV) invertorových systémů. Přímo ovlivňuje účinnost konverze, harmonické zkreslení, tepelný výkon a dlouhodobou spolehlivost. V moderních aplikacích obnovitelné energie, kde jsou normy účinnosti stále přísnější, může výběr správného designu induktoru výrazně zlepšit celkový výkon systému.

Tento hloubkový průvodce zkoumá, jak fungují induktory solárních invertorů, proč na nich záleží ve vysokofrekvenčních spínacích prostředích, jak materiály a design ovlivňují výkon a jak výrobci jako např.JASNdodávat pokročilá magnetická řešení pro náročné solární aplikace.

Obsah

• 1. Co je to solární invertorová induktor?
• 2. Proč je to nezbytné v moderních FV systémech?
• 3. Princip činnosti solárních invertorů
• 4. Klíčové konstrukční parametry a technické specifikace
• 5. Základní materiály a jejich vliv na účinnost
• 6. Tepelný management a spolehlivost
• 7. Přizpůsobení a scénáře aplikací
• 8. Jak vybrat správnou indukční cívku pro solární invertor
• 9. Společné výzvy a řešení
• 10. Nejčastější dotazy

1. Co je to solární invertorová induktor?

Solární invertorová induktor je pasivní magnetická součástka určená k ukládání elektrické energie v magnetickém poli a jejímu řízenému uvolňování během spínacích operací. Běžně se používá v DC-DC boost konvertorech a DC-AC invertorových stupních ve fotovoltaických systémech.

Jednoduše řečeno, induktor vyhlazuje tok proudu, potlačuje zvlnění a snižuje elektromagnetické rušení (EMI). Bez něj by solární invertory zažívaly nestabilní výkon, nadměrné harmonické a ztráty účinnosti.

• Akumulace energie během spínacích cyklů
• Redukce zvlnění proudu
• Harmonické filtrování
• Vylepšená kvalita průběhu
• Vylepšená stabilita systému

2. Proč je to nezbytné v moderních FV systémech?

Solární energetické systémy pracují za proměnlivých podmínek slunečního záření, což znamená, že napětí a proud neustále kolísají. Střídač musí přeměnit tento proměnný stejnosměrný výkon na stabilní střídavý výstup kompatibilní se standardy sítě.

Indukční solární invertor hraje klíčovou roli v:

1. Zvýšení nízkého stejnosměrného napětí na požadované úrovně sběrnice
2. Udržování režimu trvalého proudu (CCM)
3. Splnění pravidel pro harmonické sítě
4. Zajištění dlouhodobé spolehlivosti komponent

Vzhledem k tomu, že celosvětově roste přijetí obnovitelných zdrojů, vysoce účinné magnetické komponenty již nejsou volitelné – jsou povinné pro konkurenční design solárních invertorů.

3. Princip činnosti solárních invertorů

V typické topologii PV invertoru funguje induktor ve vysokofrekvenčních spínacích obvodech. Když se vypínač zapne, energie se uloží do magnetického jádra. Když se spínač vypne, uložená energie se přenese do zátěže.

Vzorec pro ukládání energie:

E = 1/2 x L x I2

Kde:

• L = Indukčnost
• I = proud

Tento cyklický proces ukládání a uvolňování umožňuje regulaci napětí a potlačení zvlnění, které jsou zásadní pro účinnou konverzi DC-AC.

4. Klíčové konstrukční parametry a technické specifikace

5. Základní materiály a jejich vliv na účinnost

Výběr materiálu jádra přímo ovlivňuje výkon induktorů solárních invertorů.

Feritové jádro

• Nízká ztráta jádra při vysoké frekvenci
• Ideální pro kompaktní konstrukce měničů

Práškové železné jádro

• Vyšší hustota saturačního toku
• Vhodné pro silnoproudé aplikace

Nanokrystalické jádro

• Ultra nízké ztráty jádra
• Vysoká propustnost
• Výborná tepelná stabilita

Pokročilí výrobci mají rádiJASNzaměřte se na optimalizovaný magnetický design pro snížení ztrát v mědi i v jádře a zlepšení účinnosti měniče nad 98 %.

6. Tepelný management a spolehlivost

Solární invertory často pracují v náročných venkovních prostředích. Zvýšené teploty urychlují degradaci izolace a zkracují životnost.

Mezi efektivní tepelné strategie patří:

• Nízká konstrukce vinutí DCR
• Vysokoteplotní izolační materiály
• Optimalizovaná geometrie jádra
• Zapouzdření pro ochranu proti vlhkosti

Správný tepelný design zajišťuje 10–20 let provozní spolehlivosti odpovídající životnosti FV modulů.

7. Přizpůsobení a scénáře aplikací

Solární invertorové induktory se používají v:

• Rezidenční střešní střídače
• Komerční řetězcové invertory
• Centrální invertory v užitkovém měřítku
• Hybridní systémy skladování energie
• Solární systémy mimo síť

Možnosti přizpůsobení mohou zahrnovat:

• Vlastní hodnoty indukčnosti
• Speciální jádrové materiály
• Silnoproudé vinuté konstrukce
• Kompaktní mechanické rozměry

8. Jak vybrat správnou indukční cívku pro solární invertor

Průvodce výběrem krok za krokem:

1. Určete provozní frekvenci
2. Vypočítejte požadovanou indukčnost
3. Identifikujte maximální proud a toleranci zvlnění
4. Vyhodnoťte tepelné podmínky
5. Ověřte okraj nasycení
6. Zkontrolujte shodu s normami EMI

Spolupráce se zkušenými poskytovateli magnetických řešení zajišťuje optimální integraci návrhu.

9. Společné výzvy a řešení

10. Nejčastější dotazy

Q1: Co se stane, když se induktor nasytí?

Saturace způsobuje prudký pokles indukčnosti, což vede k proudovým špičkám, přehřívání a potenciálnímu selhání měniče.

Q2: Mohu použít standardní induktor pro aplikace solárních invertorů?

Nedoporučuje se. Induktory solárního invertoru musí zvládnout vysoký proud, vysokou frekvenci a drsná prostředí.

Q3: Jak hodnota indukčnosti ovlivňuje zvlnění?

Vyšší indukčnost snižuje zvlnění proudu, ale zvyšuje velikost a náklady. Je vyžadována optimální rovnováha.

Q4: Jaký je typický dopad na účinnost?

Správný magnetický design může zlepšit celkovou účinnost invertoru o 1–3 %, což je významné v měřítku užitkových vlastností.

Závěr

Solární invertorová induktor je mnohem více než jen pasivní součást – je to prvek určující výkon v moderních fotovoltaických systémech. Od účinnosti a potlačení zvlnění až po tepelnou spolehlivost a soulad se sítí, jeho design přímo ovlivňuje úspěch systému.

Partnerství se zkušenými výrobci jakoJASNzajišťuje přesné inženýrství, optimalizované magnetické materiály a přizpůsobená řešení šitá na míru vašim požadavkům na měnič.

Pokud navrhujete solární invertory nové generace a potřebujete vysoce výkonné magnetické komponenty,kontaktujte násdnes prodiskutujte požadavky svého projektu a zjistěte, jak mohou pokročilé induktory solárních invertorů zvýšit výkon vašeho systému.
